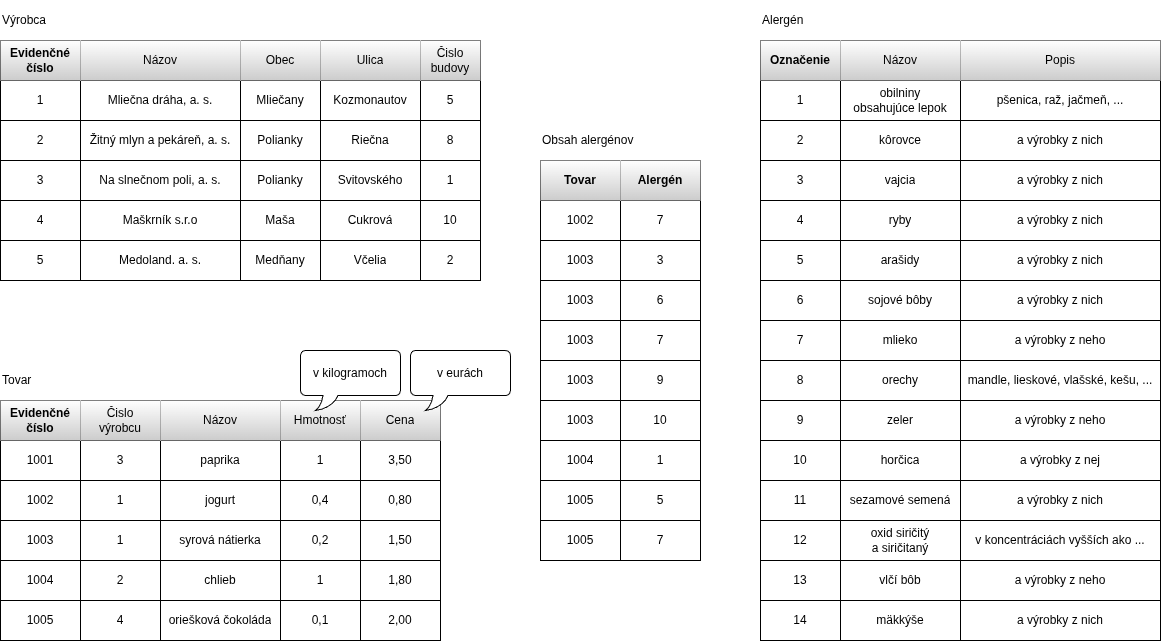

Na obrázku je uvedený obsah relačnej databázy, ktorá eviduje informácie o potravinárskych tovaroch. V databáze sú evidovaní aj výrobcovia tovaru a alergény, ktoré môžu byť v potravinách.
Podľa implementovanej databázy vytvorte entitno relačný diagram. Adresu reprezentujte zloženým atribútom.
Definujte kľúče, rozsahy násobnosti vzťahov, atď.
Riešenie
Za riešenie môžete dostať 1 bod.
Otázka na zamyslenie (nebude sa hodnotiť, odpoveť netreba písať): ako môžeme v entitno relačnom diagrame reprezentovať jednotkovú cenu (euro/kg) tak, aby bol diagram v súlade s databázou?
